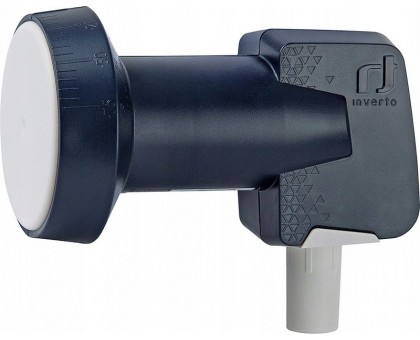

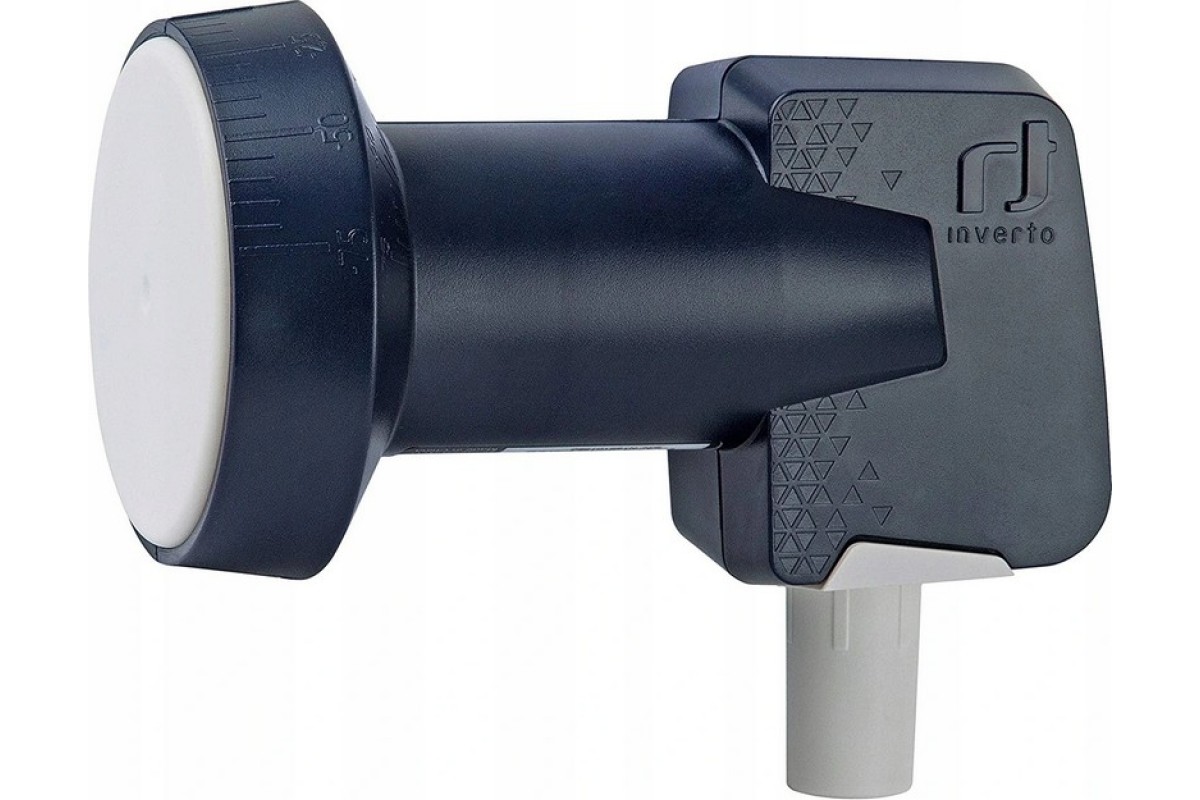

Inverto IDLP-SNL410-PREMU-OPN, Ku-Band 10.7-12.75GHz
Код товара:
00002877Артикул:
CABA-280Вес:
0.18 кг
Нет в наличии
Конвертер Inverto IDLP-SNL410-PREMU-OPN линейной поляризации с одним выходом, предназначен для приёма сигнала с одного спутника и его передачи на один приёмник.
Диапазон: Ku-Band (10,7 - 12,75 ГГц)
Гетеродин: 9750/10600 МГц
Конвертор IDLP-SNL410-PREMU-OPN cпециально разработан для удовлетворения спроса мирового рынка DTH. Он обеспечивает оптимизированные возможности приёма с использованием новейших технологий набора микросхем и
конструкции волновода для приёма спутникового сигнала. Имеет уникальные в своём роде радиочастотные характеристики, очень низкое энергопотребление и, что важно, спроектирован для уменьшения помех от передач 4G/LTE. Изготовленный по самым высоким отраслевым стандартам качества и спроектированный в соответствии со строгими техническими требованиями, этот конвертор является идеальным решением для требовательных клиентов операторов DTH и приёма спутникового вещания по всему миру.
Достоинства Inverto IDLP-SNL410-PREMU-OPN:
- Низкий фазовый шум, DVB-S2 (HD и UHD) совместимый;
- Низкое энергопотребление;
- Высокие кросс-поляризационные характеристики;
- Высокая стабильность частоты.
Техническая спецификация Inverto IDLP-SNL410-PREMU-OPN:
Input frequency range: 10.7 GHz ~ 12.75 GHz
Output frequency range: 950 MHz ~ 2150 MHz
Low band LO frequency: 9.75 GHz
High band LO frequency: 10.6 GHz
Noise figure: 0.2 dB typ. (0.7 dB max.)
LO frequency accuracy @ 25 °C: ±500 kHz max.
LO temperature drift: ±1.0 MHz max.
LO phase noise @ 10 kHz: -80 dBc/Hz max.
Conversion gain: 56 dB min.
Gain ripple (over 26 MHz bandwidth): ±0.6 dB
Gain variation (over full band): ±3 dB
Image rejection: 40 dB min.
3th order intermodulation - ICP3: 10 dBm min.
1 dB compression point (@ output): 0 dBm min.
Cross polarization isolation: 22 dB min.
Control signal Ca (V): 11 V ~ 14 V
Control signal Cb (H): 16 V ~ 20 V
Control signal Cc (band switching): 22 kHz ±4 kHz , 0.4 V ~ 0.8V pp
Output VSWR: 2.5 : 1
In band spurious level: -60 dBm max.
Current consumption: 80 mA max. @ 11 VDC ~ 20 VDC
Operating temperature: -35 °C ~ +60 °C
Output impedance: 75 Om
Output connector type: F-type (female)
Dish F/D ratio: 0.6
