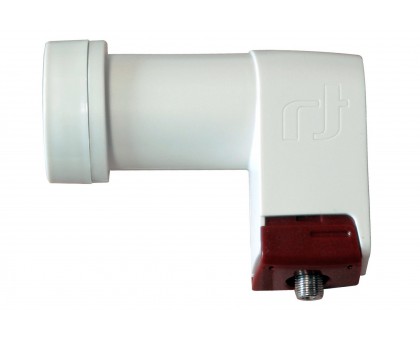

Inverto IDLR-SINL42-EXTND-OPP, Ku-Band 10.7-12.75GHz
Код товара:
00001981Вес:
0.15 кг
600р.
Конвертер Inverto IDLR-SINL42-EXTND-OPP линейной поляризации с одним выходом, предназначен для приёма сигнала с одного спутника и его передачи на один тюнер.
Диапазон: Ku-Band (10,7 - 12,75 ГГц)
Гетеродин: 9750/10600 МГц
Конвертор Inverto IDLR-SINL42-EXTND-OPP разработан для удовлетворения самых последних требований на европейском рынке спутникового ТВ. Обладает низким энергопотреблением и высоким усилением сигнала при низком уровне собственных и фазовых шумов. Изготовлен по высоким стандартам качества спутниковой индустрии и является надёжным бюджетным решением для современной спутниковой приёмной системы.
Достоинства Inverto IDLR-SINL42-EXTND-OPP:
- Низкий фазовый шум, DVB-S2 (HDTV) совместимый;
- Низкое энергопотребление;
- Высокие кросс-поляризационные характеристики;
- Высокая стабильность частоты.
Техническая спецификация Inverto IDLR-SINL42-EXTND-OPP:
Low Band Input Frequency Range: 10.7~11.7 GHz
Low Band Output Frequency Range: 950~1950 MHz
LO Frequency: 9.75 GHz
High Band Input Frequency Range: 11.7~12.75 GHz
High Band Output Frequency Range: 1100~2150 MHz
LO Frequency: 10.6 GHz
Noise Figure: 0.3 dB typ. (0.7 dB max.)
LO Initial Accuracy: +/- 1.0 MHz max.
LO Temperature Drift: +/- 3.0 MHz max.
LO Phase Noise @ 10K Hz: -80 dBc/Hz max.
Conversion Gain: 55 dB min.
Gain Ripple: +/- 0.75 dB/27MHz
Gain Variation: +/- 4 dB
Image Rejection: 40 dB min.
1 dB Compression Point (O/P): 0.0 dBm min.
Cross talk: 20 dB min.
Control Signals Ca [ V ]: 11.0~14.0 V
Control Signals Cb [ H ]: 16.0~20.0 V
Control Signals Cc [Band switching]: 22 KHz +/- 4 KHz 0.4 V - 0.8 V pp
Output VSWR: 2.5 : 1
Radiated Interference: -50 dBm max.
DC Power: 120 mA max. @ 11 – 20V
Working Temperature: -30~+60 °C
Output Impedance (connect to STB): 75 Om
Output connector: F-type (female)
