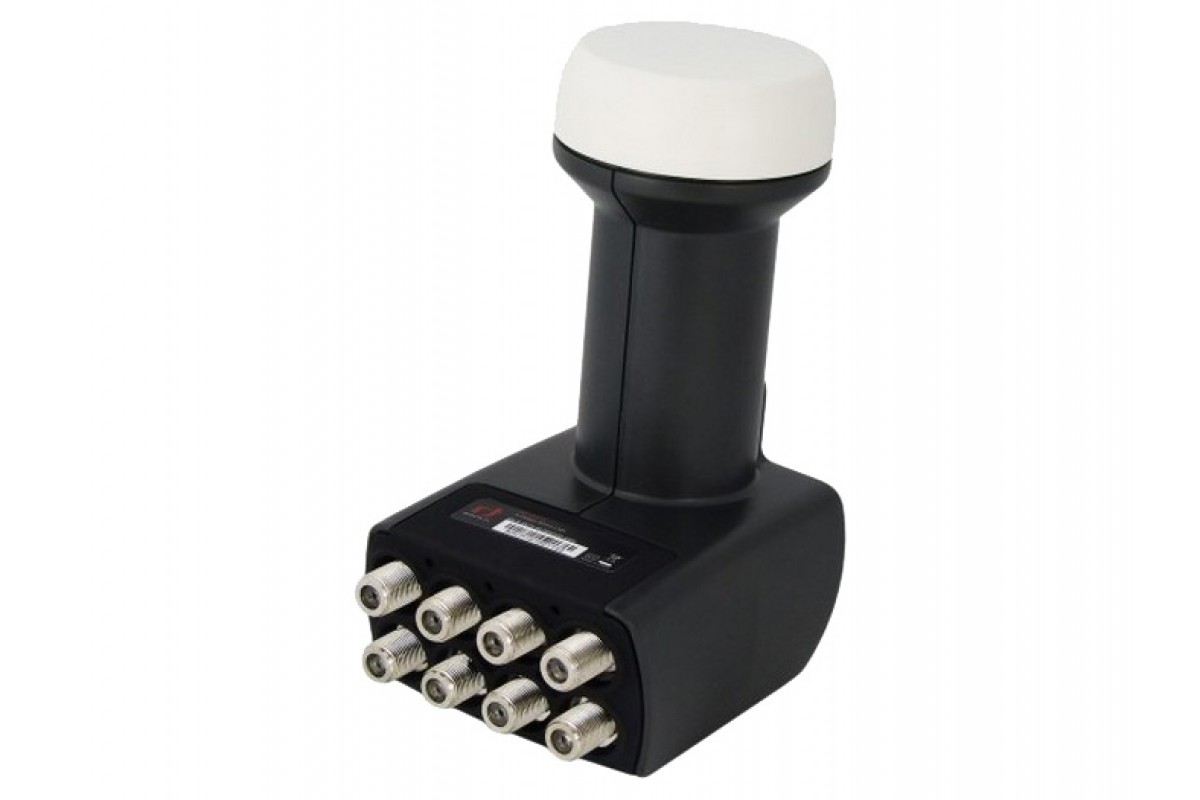

Inverto IDLB-OCTL40, на 8

Конвертор Inverto IDLB-OCTL40-OOOOO-OPP предназначен для приёма сигнала с одного спутника и его передачи на восемь тюнеров.

Диапазон: Ku-Band (10.7 - 12.75 ГГц)
Гетеродин: 9750/10600 МГц

Конвертор разработан для удовлетворения самых последних требований на европейском рынке спутникового ТВ. Изготовлен по высоким стандартам качества спутниковой индустрии и является надёжным решением для современной спутниковой приёмной системы. Обладает низким энергопотреблением и высоким усилением сигнала при низком уровне собственных и фазовых шумов.

Достоинства Inverto IDLB-OCTL40-OOOOO-OPP:
- Низкий фазовый шум, DVB-S2 (HDTV) совместимый;
- Низкое энергопотребление;
- Высокие кросс-поляризационные характеристики;
- Высокая стабильность частоты.

Техническая спецификация Inverto IDLB-OCTL40-OOOOO-OPP:
Low Band Input Frequency Range: 10.7~11.7 GHz
Low Band Output Frequency Range: 950~1950 MHz
LO Frequency: 9.75 GHz
High Band Input Frequency Range: 11.7~12.75 GHz
High Band Output Frequency Range: 1100~2150 MHz
LO Frequency: 10.6 GHz
Noise Figure: 0.2dB typ. (0.7dB max.)
LO Initial Accuracy: +/- 1.0 MHz max.
LO Temperature Drift: +/- 3.0 MHz max.
LO Phase Noise @ 10K Hz: -90 dBc/Hz max.
Conversion Gain: 55 dB min.
Gain Ripple: +/- 0.75 dB/27 MHz
Gain Variation: +/- 4 dB
Image Rejection: 40 dB min.
1 dB Compression Point (O/P): 0.0 dBm min.
Crosstalk Isolation: 18 [min.] dB
Control Signals Ca [ V ]: 10.0 ~ 14.0 V
Control Signals Cb [ H ]: 16.0 ~ 20.0 V
Control Signals Cc: 22+/-4 KHz
Output Supurious: - 60 [max.] dBc
Output VSWR: 2.5 : 1
Radiated Interference: -45 dBm
DC Power: 210 mA Max.@ 11-20V
Working Temperature: -30 ~ +60 °C
Output Impedance (connect to STB): 75 Om (F-Type)
Output connector type: F-Type (female)
