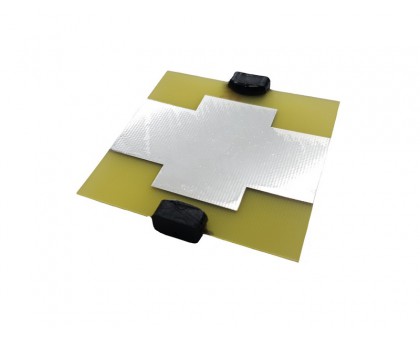

ПП-T4 Тип-4 (пластина деполяризатор C-Band)
Код товара:
00000267Вес:
0.01 кг
500р.
Юниторг ПП-T4 Тип-4 (пластина поляризатор C-Band, развязка поляризаций >20дБ, для офсетных и прямофокусных антенн).
Технические характеристики:
Рабочий диапазон частот: 3.4-4.2 ГГц
Уровень развязки по поляризации: 25 дБ
Уровень согласования КСВН: <1.3
Диаметр волновода, мм (внутренний): 61 мм, конический
Поляризация: круговая
Инструкция по установке:
Снимите защитную пластиковую крышку с волновода, затем вытащите толстую стеклотекстолитовую пластину и установите на её место пластину поляризатор (ПП). Пластину следует вставлять в волновод до упора, примерно до середины волновода, но так чтобы она не касалась нижних штырей и не мешала закрыться пластиковой крышке. Для более качественной подстройки сигнала пластину можно перемещать внутри волновода. После установки пластины закройте волновод пластиковой крышкой. Моноблок готов к работе.
