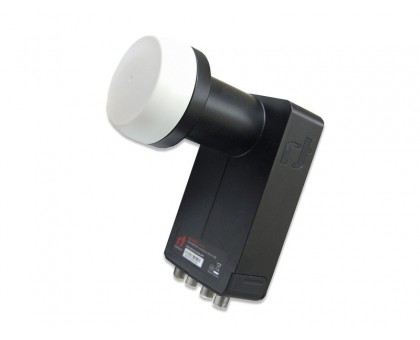

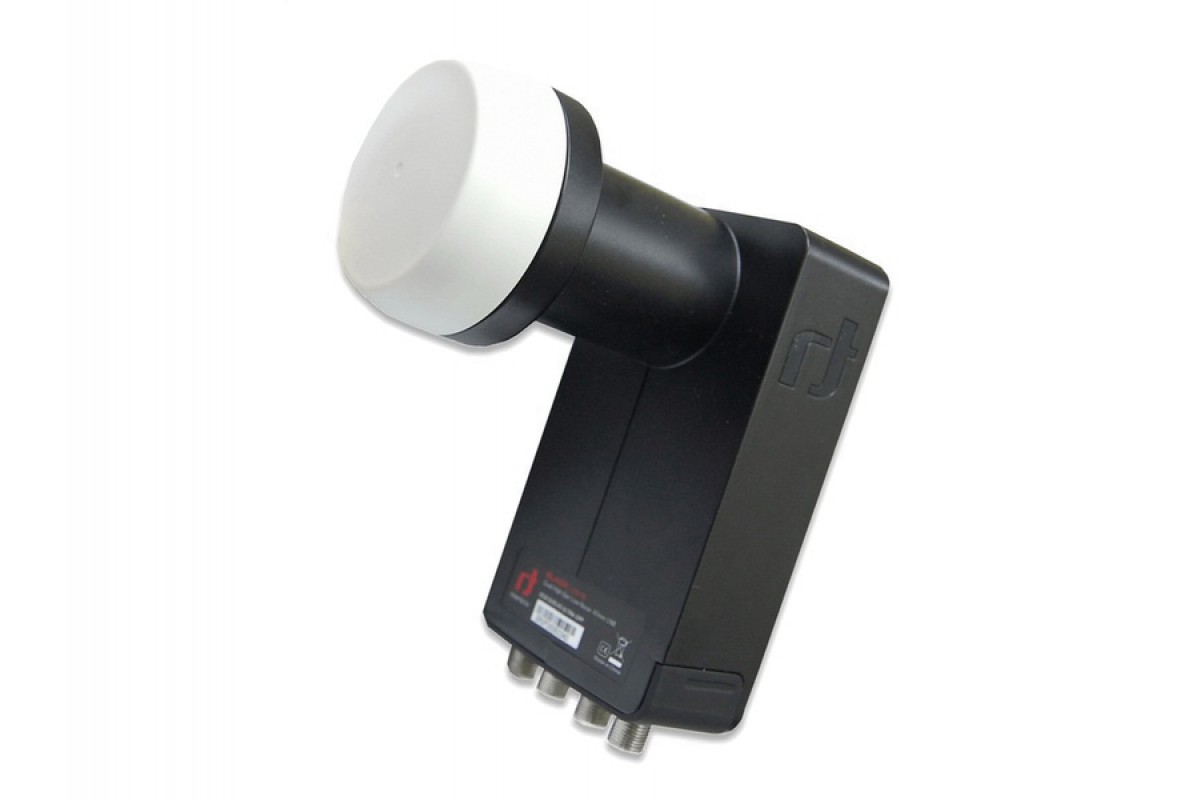

Inverto IDLB-QUDL40-ULTRA-OPP, Quad Ku-Band
Код товара:
00001147Вес:
0.44 кг
Нет в наличии
С помощью конвертера Inverto IDLB-QUDL40-ULTRA-OPP можно принимать сигнал с одного спутника и передавать на четыре спутниковых ресивера. Благодаря своей высокой производительности и низкому коэффициенту шума конвертер идеально подходит для приёма сигнала высокой четкости (HD).
Диапазон: Ku-Band (10,7 - 12,75 ГГц)
Гетеродин: 9750/10600 МГц
Серия конверторов Inverto Black Ultra это вершина качества в производстве.
В этой серии используются самые дорогие компоненты, которые позволяют максимально снизить уровень шумов, повысить стабильность работы конвертера и гарантированно получить усиление сигнала от 60 dB и выше на всём диапазоне частот.
Это высокоэффективный продукт с очень низким уровнем собственного шума, произведён для удовлетворения максимальных потребностей в приёме сигнала, особенно в зоне неуверенного приема (край зоны покрытия спутника). Благодаря новой архитектуре построения схемы компоновки элементов наивысшего уровня качества, конвертер обеспечивает максимально возможную производительность. Сочетание высококачественных материалов, превосходной изоляции между поляризациями и улучшенного дизайна фильтра позволило улучшить приём и обеспечивает общий отрыв в качестве приёма сигнала по сравнению со стандартными конверторами.
Изготовленные по самым высоким отраслевым стандартам качества существующих сегодня и для удовлетворения строгих требований, эти конвертора является идеальным решением для приёма спутникового вещания, позволяющие "выжать максимум" из Вашей антенны.
Достоинства Inverto IDLB-QUDL40-ULTRA-OPP:
- Высокая производительность;
- DVB-S2 (HDTV) совместимый;
- Очень низкий уровень шума;
- Великолепная кроссполяризационная изоляция;
- Высокое конверсионное усиление;
- Высокая надежность.
Техническая спецификация Inverto IDLB-QUDL40-ULTRA-OPP:
Low band input frequency range: 10.7 GHz ~ 11.7 GHz
Low band output frequency range: 950 MHz ~ 1950 MHz
Low band LO frequency: 9.75 GHz
High band input frequency range: 11.7 GHz ~ 12.75 GHz
High band output frequency range: 1100 ~ 2150 MHz
High band LO frequency: 10.6 GHz
Noise figure: 0.2 dB typ. (0.7 dB Max.)
LO temperature drift @ 25 °C: ± 3.0 MHz max.
LO accuracy @ 25 °C: ± 1.0 MHz max.
LO phase noise @ 10 kHz: -90 dBc/Hz
Conversion gain: 60 dB min.
Gain ripple (over 26 MHz bandwidth): ± 0.75 dB
Gain variation (over full band): ± 4 dB max.
Image rejection: 40 dB min.
1 dB compression point (@ output): 0.0 dBm min.
Cross talk: 22 dB min.
Control signal Ca (V): 11.0 V ~ 14.0 V
Control signal Cb (H): 16.0 V ~ 20.0 V
Control signal Cc (band switching): 22 kHz ± 4 kHz
Output VSWR: 2.0 : 1
In band spurious level: -60 dBm max.
Current consumption: 200 mA max. (11 VDC ~ 20 VDC)
Operating temperature: -30 °C ~ +60 °C
Output impedance: 75 Om (F-type)
Output connector type: F-Type (female)
